설계도면으로 설명하는 철제 제작 담장 만들기 과정입니다. 도시계획에 따라 담장 높이는 1.2m로 안쪽 마당이 외부에서 보여야 합니다. 또는 나무를 심는 생울타리 담장도 가능합니다. 현장은 설계사무소에서 담장을 설계한 후, 현장에서 자르고 붙이기를 하였습니다. 기성 제품보다 특색 있는 담장을 원하시는 분들에게 추천드립니다.
설계 : 준아키텍츠 건축사무소 / 시공 : 이노앤테크
글쓴이 : 건축주

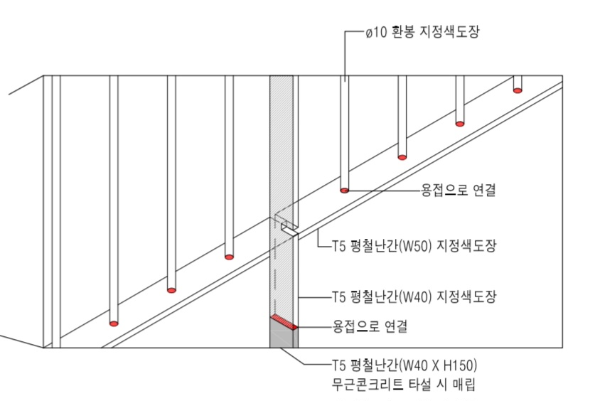

제작 담장 설계 도면
제작 담장은 T5 평철을 이용하여 기둥과 가로 난간을 만들고, 가로 난간을 타공 한 후 지름 10mm 철봉을 타공 구멍에 넣고 용접 처리한 구조입니다.
전체적인 제작 담장의 설계도면입니다. 담장 하단 콘크리트 타설 시 T5평철난간을 먼저 고정한 후 용접으로 연결해 줍니다. 담장 기초 콘크리트 200mm와 제작 담장 1,000mm로 전체 높이는 1.2m입니다.
제작 담장 설치
동쪽에서 서쪽으로 경사진 도로를 따라, 남쪽에서 북쪽으로 경사가 있는 주차장입니다. 대문에서 시작된 기초 콘크리트 높이가 다르게 보입니다. 대문 시작 부분을 기준점으로 맞추고 작업합니다. 작업자가 10mm 철제 환봉을 평철난관에 넣고 용접과 페인트 도색을 진행합니다.
제작 담장의 상부 모습입니다. 가로 평철과 세로 평철을 용접한 모습입니다. 상부의 가로 평철을 타공 한 후 10mm 철제 환봉을 설치하였습니다.
외부와 연결되는 작은 출입문이 설치되는 모습입니다. 외부와 연결되는 대문 설치를 위한 각관 기둥에 제작 담장을 용접 고정합니다.
경사를 따라 북쪽의 제작 담장 모습입니다. 기초콘크리트 200mm와 제작 담장 1,000mm입니다. 도시계획 권고안에 따라 1.2m 투시형 담장을 설치하였습니다.
기초 콘크리트의 높이가 휘어져 보입니다. 거푸집을 만들고 콘크리트 타설을 통해 만들어진 기초라 상부면이 고르지 않습니다. 기초 콘크리트 상부는 그라인더로 평탄화 작업을 진행해 줍니다.
완성된 제작 담장의 모습으로 서쪽에서 동쪽을 바라보는 북측 담장 모습입니다.
동쪽에서 바라보는 서쪽의 제작 담장 모습입니다. 외부와 연결되는 작은 출입문도 만들어졌습니다.
마치며.
녹을 관리 해줘야 하는 일이 생기지만 개성 있는 담장이 만들어졌습니다.
제작 대문 택배함
철을 자르고 용접하고 평철을 다듬고 구멍을 뚫고, 다시 용접하는 과정을 거칩니다. 그리고 붉은색 녹방지 페인트를 칠하고, 최종 원하는 색을 입히는 과정을 거치게 됩니다. 기성품에서는 찾아
