거푸집을 해체하고 콘크리트 골조만 남았습니다. 어지럽게 널렸던 거푸집과 동바리가 치워지고, 바닥도 청소되었습니다. 정돈된 공간이 넓어 보입니다. 콘크리트 골조와 구조를 확인합니다. (왼쪽) 동쪽부터 남쪽으로 창문이 설치될 개구부입니다. 세탁실과 드레스룸이 설치될 공간입니다.
동쪽 현관 개구부가 왼쪽으로 아주 조금 보입니다. 콘크리트 보가 테투리부터 중간을 연결해 줍니다. 미리 연결된 노란색 전기/통신용관이 보입니다. 전기연결을 위해 콘크리트 타설 전 설치한 전기연결 소켓이 보입니다.
주장의 상부 모습입니다. 보일러와 전열교환기가 설치될 공간의 사각 창문의 크기가 설계도면과 다릅니다.
단순한 실수로 두 번 일하게 됩니다. 오른쪽 상단에 사각형의 판이 보입니다. 이 부분은 2층의 목욕탕이 되는 곳으로 2층 기초 다운 모습입니다. 기초 다운을 하지 않는 경우 화장실 슬리퍼가 문에 걸리게 됩니다.
예비건축주라면 반드시 확인해야 하는 부분입니다.
주방 상부 콘크리트 보의 모습입니다. 2층 공간이 아래로 처지지 않게 단단하게 잡아줍니다. 콘크리트보 위치에 따라 바닥 구름 소리가 다릅니다. 콘크리트 보, 기둥의 위치에 따라서 바닥 울림이 발생됩니다.
상부에 비닐이 걸려 있습니다. 일체타설의 단점인 개구부 방수를 위해 단열재를 비닐로 감았었는데, 거푸집해체 과정에서 떨어진 것 같습니다. 비닐로 감싼 단열재는 제거해야 합니다.

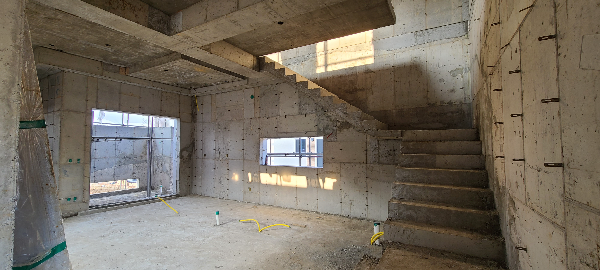

북쪽을 바라보고 주방 창문이 보입니다. 오른쪽에 주방에서 2층으로 올라가는 계단입니다. 꺾임과 계단참을 두어 안전한 계단이 될 수 있도록 하였습니다.
주방에서 연결된 야외중정 - 주방- 계단실로 연결된 공간입니다. 거푸집 고정을 위해 사용되었던 프레타이(폼타이)가 촘촘히 꼽혀 있습니다. 프레타이 제거기를 이용해 모두 제거해야 합니다.
계단실에 비친 햇볕 그림자가 따뜻하게 보입니다. 창문이 없는 계단실이라면 창문이 꼭 필요합니다. 지금 보이는 햇볕도 2층 구조물이 설치되면 보이지 않게 됩니다.
계단실은 창문이 필요합니다.
2층 곡선면 모습입니다. 사진 외곡현상처럼 보입니다. 왼쪽공간은 가족실, 곡선을 중심으로 오른쪽은 방이 설치될 공간입니다. 거푸집틀 자국으로 높이를 가늠해 볼 수 있습니다.
창문틀 바깥쪽으로 비닐자국이 보입니다. 단열재를 비닐로 감싼 후 일체타설을 진행하였습니다. 비닐로 감싸 콘크리트에 단열재가 붙어버리는 현상을 막고, 탈락작업을 수월하게 하고자 했습니다. 시공사와 설계사의 아이디어입니다.
2층 곡선면의 상부모습입니다. 콘크리트 보는 사각으로 만들어져 있습니다.
서쪽에서 동쪽을 바라본 모습입니다. 2개의 창문 중 하나가 검게 보입니다. 시공 중 급하게 추가된 창문입니다. 구조물이 설치되면 빛 차단이 생기게 됩니다. 지금은 단열재로 검게 보이지만 계단실의 유일한 창문이 됩니다.
왼쪽 계단실의 창문과 오른쪽 가족실의 창문 모습입니다. 계단실이 생기게 되므로 두 개의 창문은 서로 만나지 못합니다. 빛 나눔 할 수 없이 구조물이 세워집니다.
계단실은 아직 안전장치가 없어 자칫 계단실 추락사고가 발생될 수 있을 것 같습니다. 안전관리공단에서 계단실 안전장치 설치를 요청받습니다.
남쪽 창문이 있는 방의 모습입니다. 곡선면이 시작되는 위치이기도 합니다.
방에서 보는 계단실 입구의 모습입니다. 아직 계단실은 없습니다. 구조물이 없어 넓고 높습니다.
가족실에서 바라본 모습입니다. 오른쪽 벽 끝은 화장실입니다. 화장실 슬리퍼가 문에 걸리지 않도록 기초다운을 하였습니다. 기초다운은 슬리퍼가 걸기는 문제를 해결할 수 있습니다. 화장실 기초다운을 하지 않으면 슬피퍼가 걸리지 않는 높이를 확보하고자 마감작업을 얇게 해야 합니다. 방수층이 쉽게 깨지거나, 소음이 쉽게 전달됩니다. 그리고 마감 후 슬리퍼가 문에 걸리게 됩니다. 문을 닫기 전 슬피퍼를 발로 밀기를 반복해야 합니다.
물론, 해결 방법도 있습니다. 문을 반대로 달면 됩니다.
계단 안전 구조물을 설치했습니다.
안전 난간대는 클램프방식입니다. 나사를 조여 고정처리를 합니다.
2층 계단실 공간 추락방지를 위해 안전 난간이 설치되었습니다. 중앙 계단실 창문이 보입니다.
계단창호는 고정식으로 햇볕만 안으로 끌어들이는 역할을 합니다.
내부를 촬영한 동영상을 보시면 쉽게 이해하실 수 있습니다.
동영상 플레이가 안 되는 경우 티스토리 블로그에서 확인 가능합니다.
